| Nazwa handlowa: | STMicroelectronics |
|---|---|
| Numer modelu: | STGIPS20K60 |
| Minimalne zamówienie: | 1 kawałek |
| Czas dostawy: | 2 ~ 8 dni roboczych |
| Zasady płatności: | T/T |
| Marka: | STMicroelectronics | Certyfikat: | / |
|---|---|---|---|
| Model: | STGIPS20K60 | MOQ: | 1 szt. |
| Cena: | Negotiated | Dostawa: | 2 ~ 8 dni roboczych |
| Zapłata: | T/T | ||
| High Light: | Układ scalony wzmacniacza audio STMicroelectronics,wielowatowy układ scalony wzmacniacza audio,TDA7297 |
||
Opis produktu

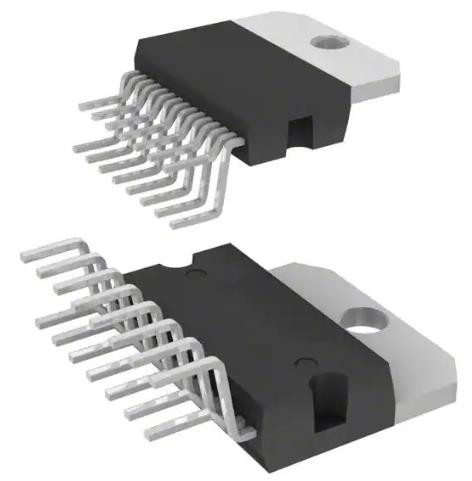

TDA7297 STMicroelectronics Wzmacniacz audio IC 15 Multiwatt do montażu w otworze
TDA7297 STMicroelectronics Amplifier IC 15-Multiwatt specjalnie zaprojektowany do aplikacji TV i Portable Audio
TDA7297 STMicroelectronics Wzmacniacz IC 2-kanałowy (Stereo) Klasa AB 15-Multiwat Wzmacniacze liniowe Audio IC
WZMACNIACZ Z PODWÓJNYM MOSTEM 15+15W OPIS:
TDA7297 to wzmacniacz z podwójnym mostkiem, specjalnie zaprojektowany do zastosowań w telewizji i przenośnym radiu.
Cechy
SZEROKI ZAKRES NAPIĘCIA ZASILANIA (6V-18V)
MINIMALNE KOMPONENTY ZEWNĘTRZNE
– BRAK KONDENSATORA SVR
– BEZ BOOTSTRAP
– BRAK KOMÓR BOUCHEROT
– WEWNĘTRZNIE STAŁE WZMOCNIENIE
FUNKCJE STAND-BY I WYCISZENIA
ZABEZPIECZENIE PRZED ZWARCIEM
OCHRONA PRZED PRZECIĄŻENIEM TERMICZNYM
PROPOZYCJA APLIKACJI:
FUNKCJE STAND-BY I MUTE (A) Zastosowanie mikroprocesorowe Aby uniknąć denerwującego „trzasku” podczas stanów przejściowych włączania/wyłączania, konieczne jest zagwarantowanie prawidłowej sekwencji sygnałów St-by i wyciszenia.Uzyskanie tej funkcji za pomocą mikroprocesora jest dość proste (rys. 1 i 2).Na początku sygnał St-by (z mP) staje się wysoki, a napięcie na zacisku St-by (Pin 7) zaczyna rosnąć wykładniczo.Zewnętrzna sieć RC ma na celu powolne włączanie obwodów polaryzujących wzmacniacza, aby uniknąć „POP” i „KLIKNIĘCIA” na wyjściach.Gdy napięcie to osiągnie poziom progu St-by, wzmacniacz zostaje włączony, a zewnętrzne kondensatory połączone szeregowo z zaciskami wejściowymi (C3, C5) zaczynają się ładować.Konieczne jest utrzymanie niskiego sygnału wyciszenia do momentu pełnego naładowania kondensatorów, aby uniknąć przejścia urządzenia w tryb odtwarzania powodującego głośny „Pop Noise” w głośnikach.Opóźnienie 100-200ms między sygnałami St-by i wyciszenia jest odpowiednie dla prawidłowego działania.
