| Nazwa handlowa: | TDK InvenSense |
|---|---|
| Numer modelu: | ICM-20600 |
| Minimalne zamówienie: | 1 kawałek |
| Czas dostawy: | 2 ~ 8 dni roboczych |
| Zasady płatności: | T/T |
| Marka: | TDK InvenSense | Certyfikat: | / |
|---|---|---|---|
| Model: | ICM-20600 | MOQ: | 1 szt. |
| Cena: | Negotiated | Dostawa: | 2 ~ 8 dni roboczych |
| Zapłata: | T/T | ||
| High Light: | Moduł czujnika przyspieszenia TDK,moduł czujnika przyspieszenia InvenSense,ICM-20600 |
||
Opis produktu

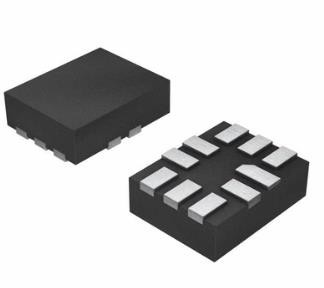

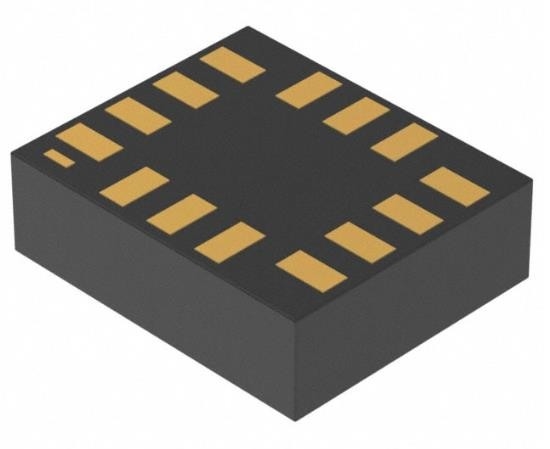

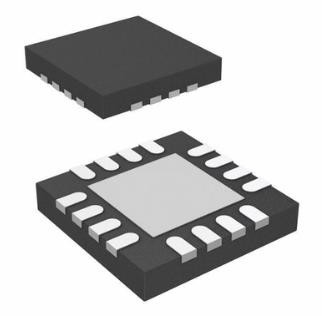

ICM-20600 TDK InvenSense Moduł czujnika akcelerometru Komponenty elektroniczne IC
ICM-20600 TDK InvenSense Moduł czujnika akcelerometru IC
Wysokowydajne 6-osiowe urządzenie MEMS MotionTracking™ w obudowie 2,5 x 3 mm
OGÓLNY OPIS:
ICM-20600 to 6-osiowe urządzenie MotionTracking, które łączy 3-osiowy żyroskop, 3-osiowy akcelerometr w małej obudowie 2,5x3x0,91 mm (14-stykowe LGA).• Specyfikacje wysokiej wydajności • Błąd czułości żyroskopu: ±1% • Szum żyroskopu: ±4 mdps/Hz • Szum akcelerometru: 100 µg/Hz • Zawiera FIFO 1 KB w celu zmniejszenia ruchu na interfejsie magistrali szeregowej i zmniejszenia zużycia energii dzięki umożliwieniu procesorowi systemowemu odczytu danych z czujnika w trybie burst, a następnie przejścia w tryb niskiego poboru mocy • Obsługa EIS FSYNC ICM-20600 zawiera 16-bitowe przetworniki ADC na chipie, programowalne filtry cyfrowe, wbudowany czujnik temperatury i programowalne przerwania.Urządzenie charakteryzuje się zakresem napięcia roboczego do 1,71V.Porty komunikacyjne obejmują I 2C i szybki SPI przy 10 MHz.
CECHY:
3-osiowy żyroskop z programowalnym FSR ±250 dps, ±500 dps, ±1000 dps i ±2000 dps • 3-osiowy akcelerometr z programowalnym FSR ±2g, ±4g, ±8g i ±16g • Przerwania programowane przez użytkownika • Przerwanie wake-on-motion dla niskiego poboru mocy procesora aplikacji • Bufor FIFO o wielkości 1 KB umożliwia procesorowi aplikacji odczyt danych w seriach • 16-bitowe przetworniki ADC na chipie i programowalne filtry • Interfejs hosta: 10 MHz SPI lub 400 kHz Szybki Tryb I2C • Cyfrowy czujnik temperatury na wyjściu • Zakres roboczy VDD od 1,71 V do 3,45 V • Struktura MEMS hermetycznie uszczelniona i połączona na poziomie płytki • Zgodna z RoHS i Green
APLIKACJE:
Smartfony i tablety
Czujniki do noszenia
Aplikacje IoT
Kontrolery gier oparte na ruchu
Piloty 3D do podłączonych do Internetu DTV i dekoderów, myszy 3D
Specyfikacja:
| Numer części | ICM-20600 |
|
Kategoria
|
Czujniki, przetworniki
|
|
Czujniki ruchu - IMU (Inercyjne jednostki pomiarowe)
|
|
|
Prod
|
TDK InvenSense
|
|
Seria
|
MotionTracking™
|
|
Pakiet
|
Taśma i rolka (TR)
|
|
Stan części
|
Aktywny
|
|
Typ czujnika
|
Akcelerometr, żyroskop, 6 osi
|
|
Typ wyjścia
|
I²C, SPI
|
|
temperatura robocza
|
-40°C ~ 85°C (TA)
|
|
Pakiet / Sprawa
|
Moduł 14-VFLGA
|
|
Pakiet urządzeń dostawcy
|
14-LGA (2,5x3)
|
|
Typ mocowania
|
Montaż powierzchniowy
|
| ATRYBUT | OPIS |
|---|---|
| Stan RoHS | Zgodny z ROHS3 |
| Poziom wrażliwości na wilgoć (MSL) | 3 (168 godzin) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Numer powiązanej części:
| MPU-6500 | INWENCJA | QFN |
| MPU-6881 | INWENCJA | QFN |
| MPU-9250 | INWENCJA | QFN |
| ICM-20600 | INWENCJA | QFN |
| ICM-20608 | INWENCJA | QFN |
| ICM-20608D | INWENCJA | QFN16 |
| ICM-20602 | INWENCJA | QFN |
