ABS Plastic IC BOM Elementy elektroniczne 900 MHz 2 kanały TMUX154ERSWR

Funkcje dla TMUX154E

• VCCPraca przy 3 V do 4,3 V
• Piny we/wy mogą tolerować do 5,25 V
• Logika sterowania kompatybilna z 1,8 V
• Obsługuje styki we/wy ochrony przy wyłączonym zasilaniu Hi-Z, gdy VCC= 0 V
• RNA = 10 Ω Maksimum
• RNA = 0,35 Ω Typowo
• CIo(WŁ)= 7,5 pF Typowy
• Niskie zużycie energii (maksymalnie 1 uA)
• –3-dB szerokość pasma = 900 MHz typowo
• Przewyższa wydajność zatrzasku
  100 mA wg JESD 78, klasa II(1)
• Wydajność ESD przetestowana zgodnie z JESD 22
  • Model ludzkiego ciała 8000-V
    (A114-B, klasa II)
  • Model urządzenia ładowanego 1000 V (C101)
• Port we/wy wydajności ESD do GND(2)
  • Model ludzkiego ciała 15000 V

(1)OpróczPLi wejścia SEL

(2)HBM wysokiego napięcia jest wykonywany jako dodatek do standardowego testowania HBM (A114-B, klasa II) i dotyczy portów I/O testowanych wyłącznie pod kątem GND.

Opis TMUX154E

TMUX154E to przełącznik 2:1 o dużej przepustowości, specjalnie zaprojektowany do przełączania szybkich sygnałów w aplikacjach z ograniczoną liczbą wejść/wyjść.Szerokie pasmo (900 MHz) tego przełącznika umożliwia przechodzenie sygnałów z minimalnymi zniekształceniami krawędzi i fazy.Przełącznik jest dwukierunkowy i oferuje niewielkie lub żadne tłumienie szybkich sygnałów.Został zaprojektowany z myślą o niskim skosie bit do bitu i wysokiej izolacji szumów między kanałami.

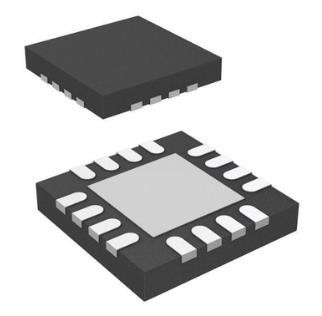

TMUX154E integruje ogniwa zabezpieczające przed ESD na wszystkich pinach, jest dostępny w małym opakowaniu UQFN (1,8 mm × 1,4 mm) lub pakiecie VSSOP i charakteryzuje się zakresem temperatur na wolnym powietrzu od –40°C do 85°C.
