| Nazwa handlowa: | Texas Instruments |
|---|---|
| Numer modelu: | TMUX1511RSVR |
| Minimalne zamówienie: | 1 kawałek |
| Czas dostawy: | 2 ~ 8 dni roboczych |
| Zasady płatności: | T/T |
| Marka: | instrumenty teksańskie | Certyfikat: | / |
|---|---|---|---|
| Model: | TMUX1511RSVR | MOQ: | 1 szt. |
| Cena: | Negotiated | Dostawa: | 2 ~ 8 dni roboczych |
| Zapłata: | T/T | ||
| High Light: | IC BOM Electronic Components,Texas Instruments BOM Electronic Components,TMUX1511RSVR |
||

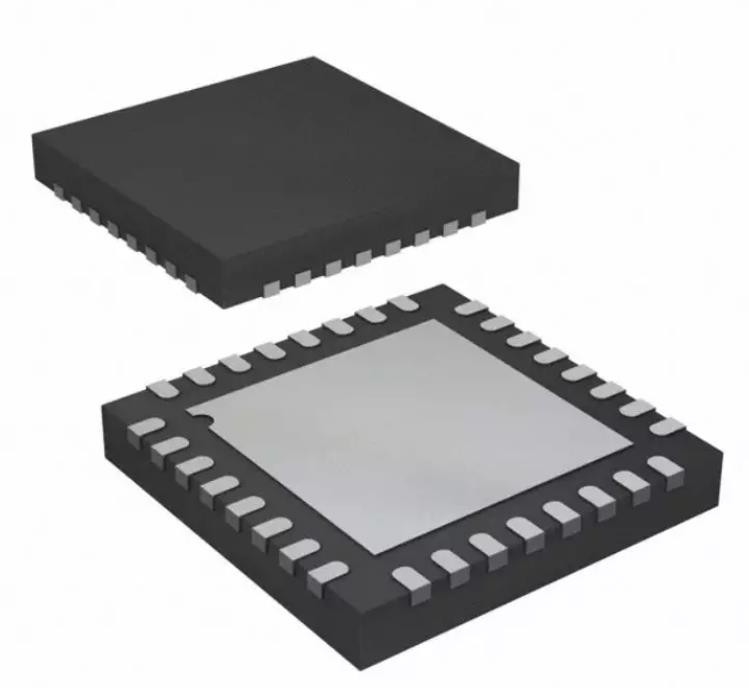

Kompleksowe rozwiązanie oryginalnych komponentów elektronicznych IC 3000 MHz Texas Instruments TMUX1511RSVR
Komponenty elektroniczne IC TexasInstrumenty/TI TMUX1511RSVR
| Konfiguracja | 1:1 SPST |
| Liczba kanałów (#) | 4 |
| Napięcie zasilania - pojedyncze (V) | 1,8, 2,5, 3,3, 5 |
| Protokoły | Analogowe, JTAG, UART, I2C, SPI, RGMII, TDM, I2S |
| Ron (Typ) (Ohm) | 2 |
| CON (Typ) (pF) | 3,3 |
| Prąd upływu w stanie załączenia (maks.) (µA) | 0,05 |
| Przepustowość (MHz) | 3000 |
| Zakres temperatury pracy (C) | -40 do 125 |
| Cechy | Wejścia sterujące kompatybilne z 1,8 V, Bezpieczna logika, Zintegrowany rezystor ściągający na styku logicznym, Ochrona przed odłączeniem, Obsługa napięcia wejściowego poza zasilaniem |
| Prąd ciągły wejścia/wyjścia (Max) (mA) | 25 |
| Ocena | Katalog |
| Prąd zasilania (Typ) (uA) | 37 |
TMUX1511 to komplementarny przełącznik metal-tlenek-półprzewodnik (CMOS). TMUX1511 oferuje konfigurację przełącznika 1:1 SPST z 4 niezależnie sterowanymi kanałami.Szerokie zasilanie robocze od 1,5 V do 5,5 V pozwala na zastosowanie w szerokiej gamie aplikacji, od serwerów i urządzeń komunikacyjnych po aplikacje przemysłowe.Urządzenie obsługuje dwukierunkowe sygnały analogowe i cyfrowe na pinach źródła (Sx) i spustu (Dx) i może przekazywać sygnały powyżej zasilania do VDDx 2, o maksymalnym napięciu wejściowym/wyjściowym 5,5 V.
Ochrona przed odłączeniem do 3,6 V na ścieżce sygnału TMUX1511 zapewnia izolację po odłączeniu napięcia zasilania (VDD= 0 V).Bez tej funkcji ochronnej przełączniki mogą zasilać szynę zasilającą przez wewnętrzną diodę ESD i spowodować potencjalne uszkodzenie systemu.
Obwód Fail-Safe Logic umożliwia przyłożenie napięć na piny sterowania logicznego przed pinem zasilania, chroniąc urządzenie przed potencjalnym uszkodzeniem.Wszystkie logiczne wejścia sterujące mają progi zgodne z logiką 1,8 V, co zapewnia zgodność zarówno logiki TTL, jak i CMOS podczas pracy w obowiązującym zakresie napięcia zasilania.
