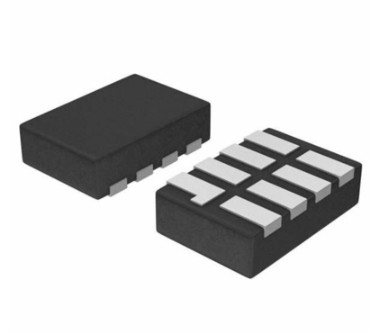

TI Texas Instruments Filtr EMI IC Komponenty elektroniczne LED SN74AVC2T244DQMR

Funkcje dla SN74AVC2T244

• Szerokie działanie VCCZakres od 0,9 V do 3,6 V
• Niski pobór mocy statycznej, maks. 6 µA ICC
• Funkcja włączania wyjścia umożliwia użytkownikowi wyłączenie wyjść w celu zmniejszenia zużycia energii
• Napęd wyjściowy ±24 mA przy 3,0 V
• IwyłączonyObsługuje działanie w trybie częściowego wyłączenia;
• Histereza wejściowa umożliwia powolne przejście wejściowe i lepszą odporność na zakłócenia na wejściu
• Maksymalne szybkości transmisji danych
  • 380 Mb/s (translacja 1,8 V do 3,3 V)
  • 200 Mb/s (translacja <1,8 V do 3,3 V)
  • 200 Mb/s (przetłumacz na 2,5 V lub 1,8 V)
  • 150 Mb/s (przetłumacz na 1,5 V)
  • 100 Mb/s (przetłumacz na 1,2 V)
• Wydajność zatrzasku przekracza 100 mA według JESD 78, klasa II
• Ochrona ESD przekracza JESD 22
  • Model ciała ludzkiego 5000 V (A114-A)

Opis dla SN74AVC2T244

Ten 2-bitowy jednokierunkowy translator wykorzystuje dwie oddzielne, konfigurowalne szyny zasilające.Port A jest przeznaczony do śledzenia VCCA.VCCAakceptuje dowolne napięcie zasilania od 0,9 V do 3,6 V. Port B jest przystosowany do śledzenia VCCB.VCCBakceptuje dowolne napięcie zasilania od 0,9 V do 3,6 V. Pozwala to na translację niskiego napięcia między węzłami napięcia 0,9 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V i 3,6 V.Dla SN74AVC2T244, gdy wyjście jest włączone (OE) wejście jest wysokie, wszystkie wyjścia znajdują się w stanie wysokiej impedancji.SN74AVC2T244 został zaprojektowany tak, abyOEobwód wejściowy jest odniesiony do VCCA.To urządzenie jest w pełni przystosowane do aplikacji z częściowym wyłączaniem przy użyciu Ioff.Jawyłączonyobwody wyłączają wyjścia, zapobiegając szkodliwemu przepływowi wstecznemu prądu przez urządzenie, gdy jest ono wyłączone.
