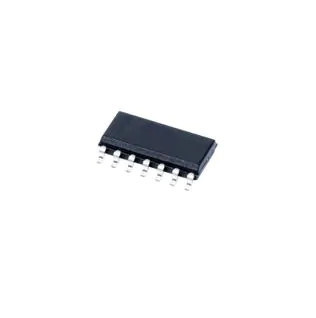

Nieodwracający sterownik bramki półmostkowej IC EMI 60Hz UCC27714D

Funkcje dla UCC27714

• Konfiguracja High-Side, Low-Side, z niezależnymi wejściami
• W pełni sprawny do 600 V (styk HS)
• Pływający kanał zaprojektowany do działania w trybie Bootstrap
• Szczytowa wydajność prądowa prądu wyjściowego 4-A, źródło 4-A przy VDD = 15 V
• Najlepsze w swojej klasie opóźnienie propagacji (maksymalnie 125 ns)
• Najlepsze w swojej klasie dopasowanie opóźnienia (maksymalnie 20 ns)
• Logika wejściowa zgodna z TTL i CMOS
• Zakres zasilania polaryzacji VDD od 10 V do 20 V
• Ochrona przed biasem UVLO dla obu kanałów
• Napęd szynowy
• Solidna praca pod ujemnymi napięciami przejściowymi
• Wysoka odporność na dv/dt (szpilka HS)
• Oddzielne uziemienie dla logiki (VSS) i sterownika (COM) z możliwością utrzymania różnicy napięcia
• Opcjonalna funkcja włączenia (styk 4)
• Wyjścia utrzymywane w stanie LOW, gdy wejścia niestabilne
• Wejścia i poziomy napięcia styków włączania nie są ograniczone przez napięcie polaryzacji styków VDD
• Styki wysokiego i niskiego napięcia oddzielone w celu zapewnienia maksymalnego pełzania i prześwitu
• Możliwość obsługi ujemnego napięcia na pinach wejściowych i włączających

Opis UCC27714

UCC27714 to sterownik bramki 600 V high-side, low side ze źródłem 4 A i prądem upływu 4 A, przeznaczony do zasilania tranzystorów MOSFET lub IGBT.Urządzenie składa się z jednego kanału odniesienia do masy (LO) i jednego kanału pływającego (HO), który jest przeznaczony do pracy z zasilaczami ładowania początkowego.Urządzenie charakteryzuje się doskonałą wytrzymałością i odpornością na zakłócenia z możliwością utrzymania logiki operacyjnej przy ujemnych napięciach do –8 VDCna pinie HS (przy VDD = 12 V).

Urządzenie akceptuje wejście zasilania polaryzacji o szerokim zakresie od 10 V do 20 V i zapewnia ochronę przed promieniowaniem UVLO zarówno dla pinów zasilania polaryzacji VCC, jak i HB.UCC27714 jest dostępny w opakowaniu SOIC-14 i przystosowany do pracy w temperaturach od –40°C do 125°C.
