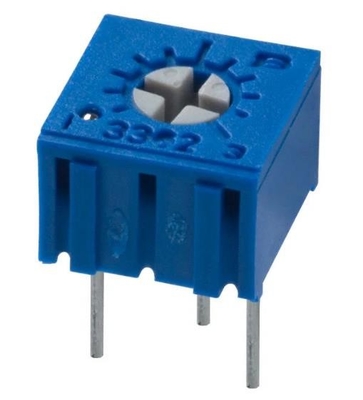

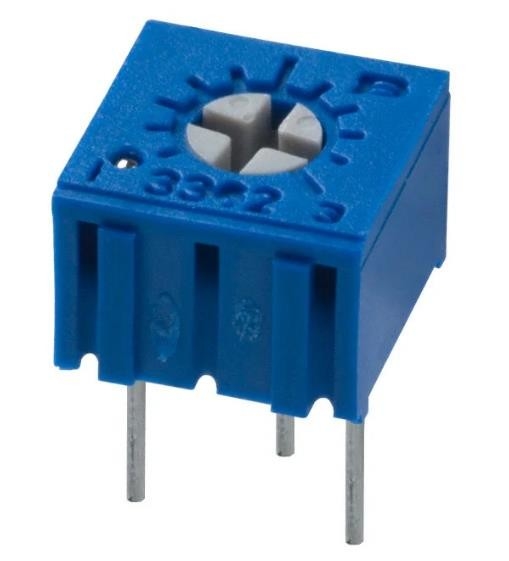

3362P-1-103LF IC Elementy elektroniczne Potencjometr trymera 10k Ohm

Opis produktu

3362P-1-103LF Elementy elektroniczne potencjometru potencjometru 10k Ohm

3362P-1-103LF Potencjometr do przycinania 10 kOhm 0,5 W, 1/2 W PC Kołki w otworze Cermet 1,0 Obróć górną regulację

3362P-1-103LF Potencjometr do przycinania 10 kOhm 0,5 W, 1/2 W PC Kołki w otworze Cermet 1,0 Obróć górną regulację

3362 – Potencjometr przycinający 1/4 ˝ Square Trimpot®

Cechy

■ Jednoobrotowe / Cermet / Przemysłowe / Uszczelnione

■ Miniaturowy pakiet

■ Wirnik przeznaczony do automatycznego interfejsu regulacji maszyny

■ Wytrzymuje trudne warunki środowiskowe i procesy czyszczenia zanurzeniowego

■ Dostępne opakowanie na taśmę i rolkę

■ Dostępna wersja zgodna z RoHS*

Parametry elektryczne :

Standardowy zakres rezystancji
......................10 omów do 2 megaomów
(patrz tabela rezystancji standardowej)
Tolerancja rezystancji ........... ±10 % std.
Absolutny minimalny opór
.................................... 1 % lub 2 omy
(którykolwiek jest większy)
Zmiana rezystancji kontaktu
........................... 1 % lub 3 omy max.
(którykolwiek jest większy)
Możliwość regulacji
Dzielnik napięcia ...................... ±0,05 %
Reostat ............................... ±0,15 %
Rozdzielczość ................................... Nieskończona
Rezystancja izolacji ...............500 VDC.
1000 megaomów min.
Wytrzymałość dielektryczna
Poziom morza.............................. 900 vac
80 000 stóp ........................... 350 vac
Kąt regulacji ............. 240 ° nom.
Charakterystyka środowiskowa
Moc znamionowa (maksymalnie 300 V)
70 °C .................................0,50 wat
125 °C .......................................0 Wat
Zakres temperatur ...-55 °C do +125 °C
Współczynnik temperaturowy ... ±100 ppm/°C
Test szczelności ......................85 °C Fluorinert†
Wilgotność .......MIL-STD-202 Metoda 103
96 godzin
(2 % TR; 10 megaomów IR)
Wibracje ....... 30 G (1% TR; 1% VR)
Wstrząs .......... 100 G (1% TR; 1% VR)
Żywotność ..1000 godzin 0,5 W @ 70 °C
(3 % TR; 3 % lub 3 omy,
w zależności od tego, która wartość jest większa, CRV)
Żywotność obrotowa .............200 cykli
(4 % TR; 3 % lub 3 omy,
w zależności od tego, która wartość jest większa, CRV)
Charakterystyka fizyczna
Kąt mechaniczny ............... 270 ° nom.
Moment obrotowy .............3.0 oz-in.max.
Zatrzymaj siłę .................7,0 uncji -in.min.
Zaciski .......................Kołki do lutowania
Waga ....................................... 0,02 uncji
Oznaczenie .............................. Kod rezystancji,
numery zacisków, producenta
numer modelu, styl
i kod daty
Wycieraczka ...............50 % (rzeczywista TR) ±10 %
Palność ..........................UL 94V-0
Opakowanie standardowe .....50 szt.za tubę
Narzędzie do regulacji ..............................H-90

Specyfikacja:
