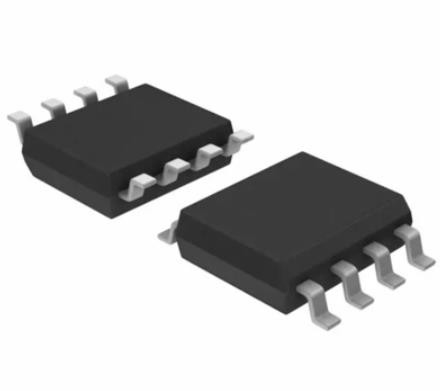

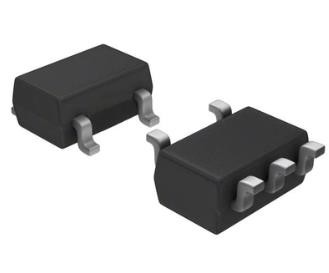

58-częściowy wzmacniacz do pomiaru prądu IC SMD SMT Texas Instruments INA213AIRSWR

Funkcje dla INA213

• Szeroki zakres w trybie wspólnym: –0,3 V do 26 V
• Napięcie przesunięcia: ±35 µV (maksymalnie, INA210) (umożliwia spadki bocznikowe o 10 mV w pełnej skali)
• Precyzja:
  • Błąd wzmocnienia (maksymalna przegrzanie):
    • ±0,5% (wersja C)
    • ±1% (wersje A i B)
  • Dryft przesunięcia 0,5-µV/°C (maksymalny)
  • Dryft wzmocnienia 10-ppm/°C (maksymalny)
• Wybór zysków:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: 1000 V/V
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• Prąd spoczynkowy: 100 µA (maksymalnie)
• Pakiety SC70 i cienkie UQFN: wszystkie modele

Opis INA213

INA21x to napięciowe monitory bocznikujące (zwane również wzmacniaczami z wykrywaniem prądu), które są powszechnie używane do ochrony nadprądowej, precyzyjnego pomiaru prądu w celu optymalizacji systemu lub w obwodach sprzężenia zwrotnego w pętli zamkniętej.Ta seria urządzeń może wykrywać spadki na bocznikach przy napięciach wspólnych od –0,3 V do 26 V, niezależnie od napięcia zasilania.Dostępnych jest sześć stałych wzmocnień: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V lub 1000 V/V.Niskie przesunięcie architektury zerowego dryftu umożliwia wykrywanie prądu z maksymalnymi spadkami na boczniku tak niskimi, jak 10 mV w pełnej skali.

Urządzenia te działają z jednego zasilacza od 2,7 V do 26 V, pobierając maksymalnie 100 µA prądu zasilania.Wszystkie wersje są specyfikowane w rozszerzonym zakresie temperatur pracy (–40°C do +125°C) i są oferowane w pakietach SC70 i UQFN.
