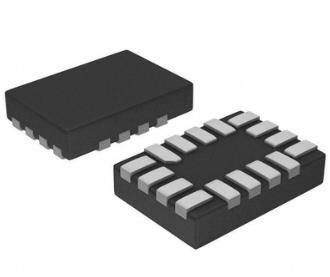

Sterownik Automotive Led Driver IC Texas Instruments PMIC TPS62290DRVT Step Down

Funkcje dla TPS62290

• Wysoka wydajność - do 96%
• Prąd wyjściowy do 1000 mA
• VWZakres od 2,3 V do 6,0 V dla akumulatorów litowo-jonowych o rozszerzonym zakresie napięcia
• Praca ze stałą częstotliwością 2,25 MHz
• Tryb oszczędzania energii przy małych prądach obciążenia
• Dokładność napięcia wyjściowego w trybie PWM ±1,5%
• Opcje stałego napięcia wyjściowego
• Typowy prąd spoczynkowy 15 μA
• 100% cykl pracy dla najmniejszego porzucania
• Pozycjonowanie napięcia przy lekkim obciążeniu
• Dostępny w opakowaniu WSON (6) o wymiarach 2 mm × 2 mm × 0,8 mm (DRV)

Opis dla TPS62290

Urządzenia TPS6229x to wysoce wydajne synchroniczne konwertery DC/DC obniżające napięcie, zoptymalizowane pod kątem przenośnych aplikacji zasilanych bateryjnie.Zapewniają prąd wyjściowy do 1000 mA z pojedynczego ogniwa Li-ion.

Dzięki zakresowi napięcia wejściowego od 2,3 V do 6,0 V, urządzenia obsługują baterie o rozszerzonym zakresie napięcia i są idealne do zasilania aplikacji przenośnych, takich jak telefony komórkowe i inne urządzenia przenośne.

Urządzenia TPS6229x działają ze stałą częstotliwością przełączania 2,25 MHz i przechodzą w tryb oszczędzania energii przy niewielkich prądach obciążenia, aby utrzymać wysoką wydajność w całym zakresie prądu obciążenia.

Tryb oszczędzania energii jest zoptymalizowany pod kątem niskich tętnień napięcia wyjściowego.W przypadku aplikacji o niskim poziomie szumów, urządzenia można wymusić w trybie modulacji szerokości impulsu o stałej częstotliwości (PWM) przez pociągnięcie pinu MODE w górę.W trybie wyłączenia pobór prądu zmniejsza się do mniej niż 1 µA.Urządzenia TPS6229x pozwalają na użycie małych cewek indukcyjnych i kondensatorów w celu osiągnięcia niewielkich rozmiarów rozwiązania.

Urządzenia TPS6229x działają w zakresie temperatur swobodnego powietrza od –40°C do 85°C.Urządzenia są dostępne w 6-pinowej obudowie WSON (DRV) o wymiarach 2 mm × 2 mm.
