| Nazwa handlowa: | Texas Instruments |
|---|---|
| Numer modelu: | HD3SS3220IRNHT |
| Minimalne zamówienie: | 1 kawałek |
| Czas dostawy: | 2 ~ 8 dni roboczych |
| Zasady płatności: | T/T |
| Marka: | instrumenty teksańskie | Certyfikat: | / |
|---|---|---|---|
| Model: | HD3SS3220IRNHT | MOQ: | 1 szt. |
| Cena: | Negotiated | Dostawa: | 2 ~ 8 dni roboczych |
| Zapłata: | T/T | ||
| High Light: | Filtr EMI RFI IC,BNX002-01 Filtr EMI IC,HD3SS3220IRNHT |
||
New Arrival Filtr EMI RFI Układy scalone IC BNX002-01 HD3SS3220IRNHT
| Moduł ECAD | Symbol PCB, ślad i model 3D |
| Status podaży i popytu | Saldo |
| Fałszywe zagrożenie na otwartym rynku | 59 proc. |
| Popularność | Średni |
| Wygraj numer części źródłowej | 1042878-HD3SS3220IRNHT |

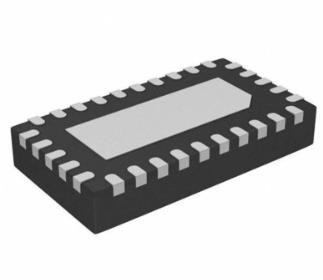

| Sprawa / pakiet | 30-WQFN (4,5x2,5) |
| Montowanie | SMD (SMT) |
| Zakres temperatur — praca | -40°C do 85°C |
| Aplikacje | USB, kontroler typu C |
| Status | Aktywny |
| Opakowania | Kołowrotek - TR |
| Producent | Instrumenty Texas |
| Kategorie | Układy scalone |
| Napięcie zasilania — praca | 3,3V, 5V |
HD3SS3220 to multiplekser USB SuperSpeed (SS) 2:1 z kontrolerem portu DRP.Urządzenie zapewnia logikę konfiguracji kanału (CC) i pozyskiwanie 5 V VCONN dla ekosystemów implementujących USB Type-C.HD3SS3220 można skonfigurować jako port skierowany w dół (DFP), port skierowany w górę (UFP) lub port o podwójnej roli (DRP), dzięki czemu idealnie nadaje się do każdej aplikacji.
HD3SS3220 w trybie DRP naprzemiennie prezentuje się jako DFP lub UFP zgodnie ze specyfikacjami Type-C.Blok logiczny CC monitoruje styki CC1 i CC2 pod kątem rezystancji pull-up lub pull-down, aby określić, kiedy port USB został podłączony i jego rolę.Po podłączeniu portu USB logika CC określa również orientację kabla i odpowiednio konfiguruje mux USB SS.Wreszcie, logika CC reklamuje lub wykrywa bieżący tryb typu C – odpowiednio w trybach DFP i UFP domyślny, średni lub wysoki.
Doskonałe właściwości dynamiczne zintegrowanego multipleksera umożliwiają przełączanie przy minimalnym tłumieniu do wykresu sygnału SS i bardzo małym dodanym jitterze.Ścieżki przełączania urządzenia wykorzystują adaptacyjne śledzenie napięcia w trybie wspólnym, co skutkuje identycznym kanałem pomimo różnych napięć w trybie wspólnym dla kanałów RX i TX.
