| Nazwa handlowa: | Texas Instruments |
|---|---|
| Numer modelu: | LM2672MX-5.0/NOPB |
| Minimalne zamówienie: | 1 kawałek |
| Czas dostawy: | 2 ~ 8 dni roboczych |
| Zasady płatności: | T/T |
| Marka: | instrumenty teksańskie | Certyfikat: | / |
|---|---|---|---|
| Model: | LM2672MX-5.0/NOPB | MOQ: | 1 szt. |
| Cena: | Negotiated | Dostawa: | 2 ~ 8 dni roboczych |
| Zapłata: | T/T | ||
| High Light: | Naprawiono filtr EMI IC,filtr EMI 260 kHz IC,LM2672MX-5.0 |
||

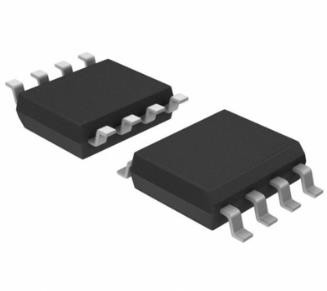

Najnowszy filtr EMI o stałej mocy wyjściowej IC 260kHz LM2672MX-5.0/NOPB do komory EMI
| Moduł ECAD | Symbol PCB, ślad i model 3D |
| Status podaży i popytu | Ograniczony |
| Fałszywe zagrożenie na otwartym rynku | 37 proc. |
| Popularność | Średni |
| Wygraj numer części źródłowej | 107666-LM2672MX-5.0/NOPB |
| Sprawa / pakiet | 8-SOIC |
| Montowanie | SMD (SMT) |
| Zakres temperatur — praca | -40°C do 125°C (TJ) |
| Prostownik synchroniczny | Nie |
| Częstotliwość — przełączanie | 260kHz |
| Prąd wyjściowy | 1A |
| Nominalne napięcie wyjściowe (Min/Stałe) | 5V |
| Maksymalne napięcie wejściowe | 40V |
| Minimalne napięcie wejściowe | 6,5V |
| Liczba wyjść | 1 |
| Typ wyjścia | Naprawił |
| Topologia | Bryknięcie |
| Zamiar | Krok w dół |
| Status | Aktywny |
| Opakowania | Kołowrotek - TR |
| Producent | Instrumenty Texas |
| Kategorie | Układy scalone |
Seria regulatorów LM2672 to monolityczne zintegrowane przetworniki DC-DC zbudowane w procesie LMDMOS.Regulatory te zapewniają wszystkie aktywne funkcje dla regulatora przełączającego obniżającego napięcie (buck), zdolnego do napędzania prądu obciążenia 1 A z doskonałą regulacją linii i obciążenia.Urządzenia te są dostępne ze stałymi napięciami wyjściowymi 3,3 V, 5 V, 12 V oraz z regulowaną wersją wyjścia.
Wymagające minimalnej liczby komponentów zewnętrznych, regulatory te są proste w użyciu i zawierają opatentowaną wewnętrzną kompensację częstotliwości, oscylator stałej częstotliwości, zewnętrzne wyłączanie, miękki start i synchronizację częstotliwości.
Seria LM2672 działa z częstotliwością przełączania 260 kHz, pozwalając w ten sposób na mniejsze komponenty filtra niż to, co jest wymagane w przypadku regulatorów przełączania o niższej częstotliwości.Ze względu na bardzo wysoką wydajność (>90%), ścieżki miedziane na płytce drukowanej są jedynym wymaganym radiatorem.
