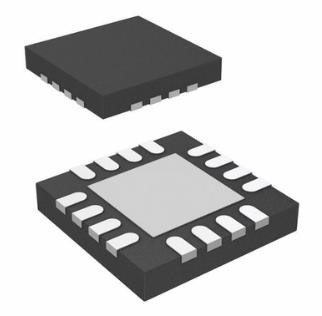

NPN PNP Elektroniczny układ scalony Tranzystor regulowany Texas Instruments TI TPS54526RSAR

Funkcje dla TPS54526

• Tryb D-CAP2™ umożliwia szybką reakcję transjentów
• Niskie tętnienie wyjściowe i ceramiczny kondensator wyjściowy
• Szeroki VWzakres napięcia wejściowego: 4,5 V do 18 V
• Zakres napięcia wyjściowego: 0,76 V do 5,5 V
• Wysoce wydajne zintegrowane tranzystory FET zoptymalizowane do zastosowań o niższym cyklu pracy — 63 mΩ (strona wysoka) i 33 mΩ (strona niska)
• Wysoka wydajność, mniej niż 10 µA przy wyłączeniu
• Wysoka początkowa dokładność odniesienia pasma zabronionego
• Regulowany miękki start
• Wstępnie obciążony miękki start
• Częstotliwość przełączania 650 kHz (fpołudniowy zachód)
• Cykl po cyklu powyżej limitu prądu
• Dobra moc wyjściowa
• Auto-skip Eco-mode™ zapewnia wysoką wydajność przy małym obciążeniu

Opis dla TPS54526

TPS54526 to adaptacyjny synchroniczny konwerter buck w trybie D-CAP2™.TPS54526 umożliwia projektantom systemów uzupełnienie zestawu regulatorów szyn zasilających różnych urządzeń końcowych o ekonomiczne rozwiązanie o niskiej liczbie komponentów i niskim prądzie czuwania.Główna pętla sterowania dla TPS54526 wykorzystuje sterowanie w trybie D-CAP2™, które zapewnia bardzo szybką reakcję transjentów bez zewnętrznych komponentów kompensacyjnych.Adaptacyjne sterowanie w czasie umożliwia płynne przejście między trybem PWM przy wyższym obciążeniu a trybem Eco-mode™ przy lekkim obciążeniu.Tryb Eco™ umożliwia TPS54526 utrzymanie wysokiej wydajności w warunkach mniejszego obciążenia.TPS54526 ma również zastrzeżony obwód, który umożliwia urządzeniu przystosowanie się do kondensatorów wyjściowych o niskiej równoważnej rezystancji szeregowej (ESR), takich jak kondensatory POSCAP, SP-CAP i kondensatory ceramiczne o bardzo niskim ESR.Urządzenie działa od 4,5 V do 18 V na wejściu VIN.Napięcie wyjściowe można zaprogramować w zakresie od 0,76V do 5,5V.Urządzenie posiada również regulowany czas miękkiego startu i funkcję power good.TPS54526 jest dostępny w 14-pinowej obudowie HTSSOP i 16-pinowej obudowie QFN, zaprojektowanej do pracy w temperaturach od –40°C do 85°C.
