EAR99 ECCN Filtr EMI IC Step Down Bezhalogenowy 300mA LMR14203XMK/NOPB

Funkcje LMR14203

• Zakres napięcia wejściowego od 4,5 V do 42 V
• Zakres napięcia wyjściowego od 0,765 V do 34 V
• Prąd wyjściowy do 0,3A
• Częstotliwość przełączania 1,25 MHz
• Niski Iq wyłączenia, 16 µA typowo
• Ochrona przed zwarciem
• Kompensacja wewnętrzna
• Funkcja miękkiego startu

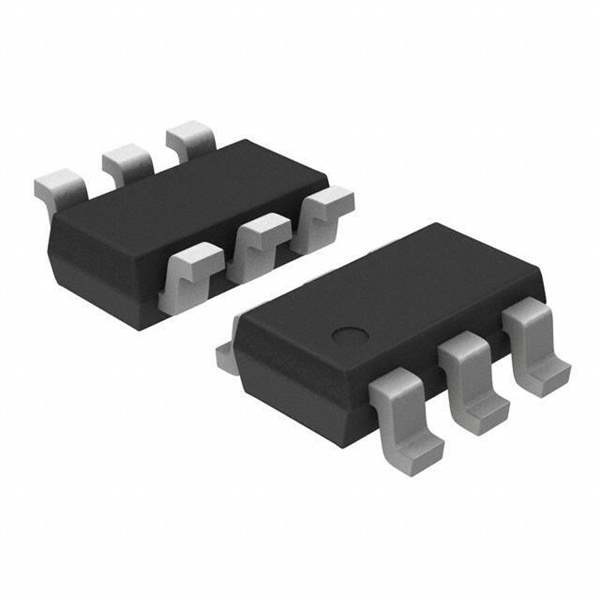

• Cienkie opakowanie SOT-23-6 (2,97 x 1,65 x 1 mm)
• Pełna obsługa dla WEBENCH® Power Designer

   Korzyści z wydajności

• Wysoka dokładność do zasilania cyfrowych układów scalonych
• Niezwykle łatwy w użyciu
• Małe ogólne rozwiązanie obniża koszty systemu

Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli.

Opis LMR14203

LMR14203 to regulator PWM DC/DC buck (step-down).Dzięki szerokiemu zakresowi wejściowemu od 4,5 V do 42 V nadaje się do szerokiego zakresu zastosowań, takich jak kondycjonowanie zasilania ze źródeł nieregulowanych.Charakteryzują się niskim RDSON(typowo 0,9Ω) wewnętrzny przełącznik zapewniający maksymalną wydajność (85% typowo).Częstotliwość robocza jest ustalona na 1,25 MHz, co pozwala na korzystanie z małych komponentów zewnętrznych przy jednoczesnym zachowaniu niskich tętnień napięcia wyjściowego.Miękki start można zaimplementować za pomocą kołka wyłączającego z zewnętrznym obwodem RC, co pozwala użytkownikowi dostosować czas miękkiego startu do konkretnej aplikacji.

LMR14203 jest zoptymalizowany dla prądu obciążenia do 300 mA.

Dodatkowe funkcje obejmują: wyłączenie termiczne, VWblokada podnapięciowa i blokada podnapięciowa napędu bramy.LMR14203 jest dostępny w niskoprofilowym pakiecie SOT-6L.
